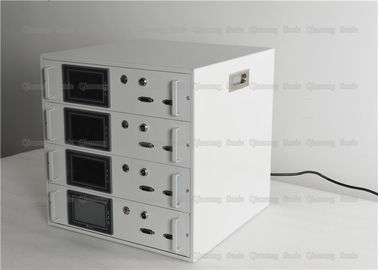

Elektrischer Digital-Ultraschallwandler-Fahrer für schweißenden Umfangs-Wandler und Verstärker

elektrischer Digital mit Ultraschallfahrer 20Khz für schweißenden Umfangs-Wandler und Verstärker

Beschreibung:

Ultraschallstromversorgung gekennzeichnet häufig als Ultraschallquellen, Ultraschallgeneratoren und Ultraschallelektronikkästen. Es ist ein Hauptteil von Ultraschallsystemen der hohen Leistung. Seine Funktion ist, ein starkes Hochfrequenz-Wechselstrom-Signal zu erzeugen, den Ultraschallwandler zur Arbeit zu fahren. Die hochwertige treibende Stromversorgung muss den stabilen und sicheren Betrieb des starken Ultraschallsystems sicherstellen. Gleichzeitig muss sie die Arbeitsfrequenz, die Nutzleistung, die kapazitive Reaktanz, den Widerstand und andere Parameter des Wandlers in der Realzeit überwachen und kann Energie entsprechend unterschiedlichem Bedarf von Benutzern durchführen. Anpassung von Parametern wie Umfang und Betriebsart.

Funktionsprinzip:

Eine Ultraschallenergiequelle, alias ein Ultraschallgenerator, ist ein Gerät für die Erzeugung und die Lieferung von Ultraschallenergie zu einem Ultraschallwandler. Sein Zweck ist, unsere Hauptleitungen (220V oder 380V, 50Hz oder 60Hz) in ein Hochfrequenz-Wechselstrom-Signal umzuwandeln, das mit einem Ultraschallwandler zusammengebracht werden kann. Dieses Signal kann entweder ein Sinussignal oder ein Impulskennzeichen sein.

Im Entwurf der Ultraschallenergiequelle, ist der zusammenpassende Entwurf des Generators und der Wandler sehr wichtig. Der Entwurf des intelligenten Ultraschallgenerators bestimmt in großem Maße, ob das Ultraschallgerät normalerweise und leistungsfähig arbeiten kann. Die Anpassung der Ultraschallepisode an den Wandler umfasst zwei Aspekte: Impedanzanpassung und abstimmendes Zusammenbringen. Impedanzanpassung wandelt den Widerstand des Wandlers in eine optimale Last, IE, eine Widerstandumwandlung um. Das abstimmende Zusammenbringen lässt die Spannung und den Strom über dem Wandler in der Phase, mit dem Ergebnis der höchsten Leistungsfähigkeit sein, während Reihenresonanz die Spannung über dem Wandler verbessert, der für piezoelektrische Wandler nützlich ist.

Spezifikationen:

Kein Einzelteil	QR-WD20W
Energie	2000W
Generator	Digital-Generator
Frequenz	20KHZ
Spannung	220V oder 110V
Größe	300*450*170mm
Anwendung	Plastikschweißgerät
Nettogewicht	7Kg

Allgemeine Störungen des Ultraschallgenerators sind, wie folgt:

1. Ohne Ultraschall wird der Netzschalterindikator nicht angezeigt, und der Fan läuft normalerweise.

1) Überprüfen Sie, ob die Gleichrichterbrücke beschädigt wird. Die Methode ist, wie folgt: das Zeigervielfachmessgerät wird auf den ×10K-Block justiert, wird der schwarze Meterstift an den Pluspol der Gleichrichterbrücke angeschlossen, und der rote Teststift wird beziehungsweise an den Wechselstrom-Anschluss angeschlossen, ob die zwei Stifte eingeschaltet werden, und dann wird die Gleichrichterbrücke ersetzt, andernfalls wird der nächste Schritt überprüft.

2) Überprüfen Sie, ob der Hauptkondensator beschädigt wird. Wenn ja, ersetzen Sie den Kondensator.

3) Überprüfen Sie, ob das Energierohr beschädigt wird. Die Methode ist, wie folgt: das Zeigervielfachmessgerät wird auf den ×10K-Block justiert, wird der schwarze Stift an den Stift 2 des Energierohrs angeschlossen, und der rote Teststift wird an die 1. und 3. Stifte beziehungsweise angeschlossen, und das Energierohr wird ersetzt, andernfalls wird der Zustand wiederhergestellt.

2. Ohne Ultraschall beleuchtet der Netzschalterindikator nicht, und der Fan dreht sich nicht.

1) Überprüfen Sie, ob der Netzschalter geschädigt wird. Wenn ja, ersetzen Sie den Netzschalter, überprüfen Sie andernfalls den nächsten Schritt.

2) Überprüfen Sie, ob der Fan beschädigt wird. Wenn ja, ersetzen Sie den Fan.

3. Ohne Ultraschall Netzschalter Anzeigelampe oben und der Fan läuft normalerweise.

1) Entfernen Sie das Ertragkabel, schalten Sie die Macht ein, justieren Sie die Macht auf das Maximum, benutzen Sie das Vielfachmessgerät, um 1000V auszutauschen, messen Sie die Spannung am Ertrag, normalerweise über 1000V. Wenn es Spannung gibt, ist der Generator O.K., anschließen das Ertragkabel, überprüfen den Schritt, wenn es keine Spannung gibt, überprüfen den nächsten Schritt.

2) Benutzen Sie die Datei Vielfachmessgerät DCs 1000V, um den positiven oder negativen Ertrag der Hauptkondensator- oder Gleichrichterbrücke zu messen.
