Automatisierungs-Ausrüstung Co., Ltd. Hangzhous Qianrong.
konzentrieren Sie sich auf Ultraschallanwendung, gutgläubig, um Kunden zu gewinnen
| Herkunftsort: | China |
|---|---|
| Markenname: | QRsonic |
| Zertifizierung: | CE |
| Modellnummer: | QR-6015-4BZ |
| Min Bestellmenge: | 1 Stück |
| Preis: | Negotation |
| Verpackung Informationen: | verpackt im Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000pcs pro Monat |
| Produkt-Name: | Ultraschallschweißens-Wandler | Frequenz: | 15 kHz |
|---|---|---|---|
| Ausgangsleistung: | 2600 Watt | Gemeinsamer Bolzen: | M20*1.5 |
| Keramischer Diskette Durchmesser: | 60 mm | Menge keramische Disketten: | 4pcs |
| Kapazitanz: | 9-13.5nf | Umfang: | 10 um |
| Hervorheben: | Ultraschallwandler der hohen Leistung,Piezoelektrischer keramischer Wandler |
||

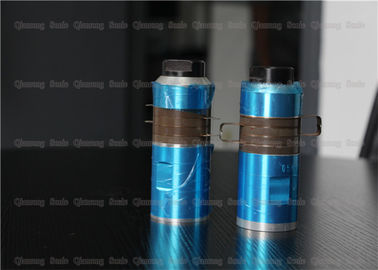

zerteilt Ultraschallplastikausrüstungs-Kern des schweißens-15Khz Schweißens-Wandler
Beschreibung:
Die Funktion des Ultraschallwandlers ist, die elektrische Leistung in mechanische Energie (Ultraschallwellen) umzuwandeln und sie dann heraus zu führen, beim Verbrauchen eines kleinen Teils der Energie selbst.
Ultraschallwandler, das technische gelöst zu werden Problem ist, einen Ultraschallwandler mit einem großen Abstand und einer Frequenzbandbreite zu entwerfen.
Der Wandler besteht einer Wohnung, einer zusammenpassenden Schicht, einem piezoceramic Scheibenwandler, einem Schutzträger, einem Extraktionskabel und aus einem Beckenreihenempfänger. Der piezoelektrische keramische Scheibenwandler wird vom piezoelektrischen Material PZT-5 mit Polarisationsrichtungspolarisation hergestellt. Der Beckenreihenempfänger besteht 8 bis 16 Beckenwandlern, zwei Metallringen und aus Gummidichtungen. Der Arbeitsabstand der Erfindung ist größer als 35 m, erreicht die Frequenzbandbreite 10 kHz, und das Langstreckenziel, das an der hohen Geschwindigkeit sich bewegt, kann ermittelt werden.
Spezifikationen:
| Modell | QR-6015-4BZ |
| Frequenz | 15 kHz |
| Spitzenleistung | 2600 Watt |
| Gemeinsamer Bolzen | M20*1.5 |
| Keramischer Diskette Durchmesser | 60mm |
| Menge keramische Disketten | 4pcs |
| Kapazitanz | 9-13.5nf |
| Umfang | 10 um |
| Anwendung | Plastikschweißgerät |
| Die Säulenart NTK-ART | ||||||||
|
Einzelteil nein.
|
Schließen Sie Schraube an
|
Keramischer Durchmesser (Millimeter)
|
Menge von keramischem (PC) |
Frequenz (kHz)
|
Kapazitanz |
Energie (W)
|
||
| Gelb | Grau | Schwarzes | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Die Säulenart NTK-ART | ||||||||
|
Einzelteil nein.
|
Schließen Sie Schraube an
|
Keramischer Durchmesser (Millimeter)
|
Menge von keramischem (PC) |
Frequenz (kHz)
|
Kapazitanz |
Energie (W)
|
||
| Gelb | Grau | Schwarzes | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Was ist Ultraschallkonverter?
Der Konverter wird passend genannt, weil er elektrische Energie von der Stromversorgung empfängt und sie in Körperschalle umwandelt.
Wie funktioniert es?
Wenn Wechselspannung bei einer Frequenz von 20.000 Hz auf den Konverter zugetroffen wird, vibriert sie physikalisch bei dieser gleichen Frequenz.
Was besteht ein Konverter?
Ein electrostrictive Wandler, welche aus einen oder mehreren Scheiben des piezoelektrischen Materials eingeschoben zwischen zwei Metallabschnitten besteht.
Die gesamte Versammlung ist bei einer vorbestimmten Frequenz Resonanz, und seine Länge ist Hälfte Wellenlänge bei der angewandten Frequenz akustisch gleich.
zerteilt Ultraschallplastikausrüstungs-Kern des schweißens-15Khz Schweißens-Wandler
