Automatisierungs-Ausrüstung Co., Ltd. Hangzhous Qianrong.
konzentrieren Sie sich auf Ultraschallanwendung, gutgläubig, um Kunden zu gewinnen
| Herkunftsort: | China |
|---|---|
| Markenname: | QRsonic |
| Zertifizierung: | CE |
| Modellnummer: | QR-W60A |
| Min Bestellmenge: | 1 EINHEIT |
| Preis: | Negotation |
| Verpackung Informationen: | Verpackt im Holzetui |
| Lieferzeit: | 10 Arbeitstage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | Einheit 2000 pro Monat |
| Produkt-Name: | Ultraschalldraht, der Maschine einbettet | Frequenz: | 60Khz |
|---|---|---|---|
| Leistung: | 100W | Spannung: | 220V |
| Schutzhülse: | φ25*110 | Schweißens-Kopf: | Öffnung 0.mor 0.5mm |
| Luft des abkühlenden Kompressors: | >0.1MPa/unit | GENERATOR: | Analoger Generator |
| Hervorheben: | Ultraschallabbindenmaschine,tragbarer Ultraschallschweißer |
||

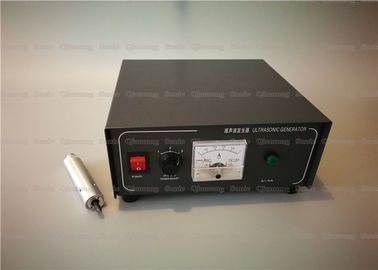

Ultraschalleinpflanzung 100W 60Khz von Metalldrähten lötete zu einer Kunststoffplatte
Beschreibung:
Ist Ultraschalldraht begrabenes Gerät, alias ChipkarteantennenSchweißgerät, ChipkartePunktschweissenmaschine, Chipkarteantenne implanter, etc., ein Berufsgerät für Chipkarte begrabenen Draht. Die Hauptrolle wird für die Einpflanzung von Metalldrähten verwendet und Chips von Identifikations-Chipkarten d.h. die Drähte oder die Chips werden zu einer Kunststoffplatte gelötet. Sie ist eine der wichtigen Anwendungen auf dem Gebiet von RFID in den letzten Jahren.
Weise des Arbeitens:
Fügen Sie den in das Loch im Kopf des Draht implanter eingepflanzt zu werden Draht, ein, setzen Sie den Kopf (Schweißensoberfläche) des Draht implanter auf eine Kunststoffplatte (wie in der Zahl gezeigt unten), stellen Sie die Ultraschallausrüstung, an und leiten Sie die Verdrahtung und begrub die Linie wird abgeschlossen während der Wegewahl. Wenn die Linie abgeschlossen wird, wird das gesamte Schweißverfahren auch gleichzeitig abgeschlossen.
Funktionsprinzip:
Das Funktionsprinzip des Ultraschalldraht begrabenen Gerätes ist, den 50/60 Hz-Strom in Hochfrequenzwechselstrom durch einen Ultraschallgenerator umzuwandeln, und die elektrische Energie in den Ultraschallwandler dann einzugeben, um mechanische Hochfrequenzbewegung zu erzeugen. Dann kann die mechanische Bewegung durch einen Satz geändert werden, den das Umfangsmodulatorgerät dem Schweißenskopf übermittelt wird, und der Schweißenskopf mittelt die empfangene Schwingungsenergie dem Gelenk des geschweißt zu werden über Werkstückes. In diesem Bereich wird schmilzt die Schwingungsenergie in Wärme durch die Reibung umgewandelt, den Plastik, und kurz leitet den Draht. Begraben in der Kunststoffplatte.
Spezifikationen:
| Art | QR-W60A |
| Frequenz (kHz) | 60KHz |
| Auslöser | Externe Steuerung oder manuelle Steuerung |
| Schweißerkopf | Abnutzung-widerstehender legierter Stahl über HRC55° |
| Durchzug des Lochs | Φ0.m oder Φ0.5mm |
| Energiecode | 2M oder 5M |
| Generator |
Digital-Generator V6.6 oder Entsprechung Generator ZJS-100 |
| Generator-Größe |
280*320*140mm (V6.6) 280*320*150mm (ZJS-100) |
| Abdeckungsmaß | Φ25X100mm |
| Bezugsstoff | Nylon oder Aluminium |
| Abkühlende Weise | Druckluftabkühlen (Φ4mm-Rohr) |
| Geschwindigkeit | 0.1-0./s |
| Fester Takt des Fadens | Länge 60000 m/s |
Vorteile:
1. Intelligente Frequenzsuche, dehnen das Leben des begrabenen Kopfes 2-al aus.
2. Kein Löten wird angefordert, bevor man lötet und Prozess und Kosten verringert.
3. Die zusammenpassende Energie ist stark, und der begrabene Kopf und der Ultraschallgenerator können nach Belieben ausgetauscht werden.
4. Mehrpunktsendeleistung, Superhohe geschwindigkeit begrub Draht, gute Übereinstimmung.
5. Lösen Sie das Problem der Ausrüstungsheizung, wenn Sie begraben werden, kann für eine lange Zeit arbeiten.
6. Standardisierter Entwurf, kann Importprodukte, Umweltschutz und Sicherheit direkt ersetzen.
DRAHT Embedder Weding der Hochfrequenz60khz Ultraschallmaschine für Ausweis-Produktion
