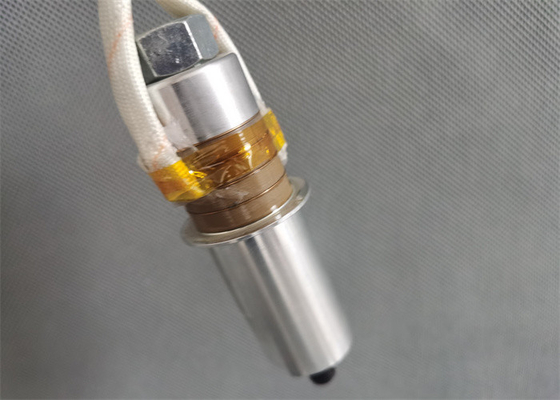

Hochfrequenz-Wandler des Ultraschallschweißens-28Khz für Plastikschweißer

Lieferung und Reparatur und schweißendes System des Hochfrequenz-Ultraschallwandler-ersetzen 28Khz

Beschreibung:

Regelmäßige Erschütterung unter der Erregung eines passenden elektrischen Feldes durch Ultraschallwandler und seinen Umfang zu erzeugen ist im Allgemeinen μm ungefähr 8-10. Solcher Umfang ist nicht genug, zum der schweißenden und Verarbeitungsschritte direkt abzuschließen. Deshalb verbindet der Wandler ein richtig entworfenes Ultraschallhorn, und der Umfang der Ultraschallwelle kann innerhalb einer breiten Palette unterschieden werden, solange die Materialfestigkeit genügend ist, der Umfang kann μm 100 übersteigen.

Der Wandler ist ein Präzisionsgerät und sollte sorgfältig behandelt werden. Der Wandler wandelt die Ultraschallfrequenzspannung vom Generator in Ultraschallkörperschall der gleichen Frequenz durch einen umgekehrten Piezoeffekt um. Er besteht aus einigen piezoceramic Blättern, die zwischen zwei Metalleingeschoben werden (normalerweise Titan) Blöcken. Eine dünne Metallplatte wird zwischen dem Blatt und dem Blatt gebildet, um eine Elektrode zu bilden. Wenn ein sinusförmiges elektrisches Signal an den Wandler über die Elektroden geliefert wird, erweitert das piezoelektrische Blatt und schließt Vertrag ab und produziert eine axiale Spitzen-Spitzenbewegung von 15-201 xm.

Spezifikationen:

Ultraschallwandlerteilversammlungsvorkehrungen:

Die Hauptteile des Ultraschallvibrationssystems, wie Wandler, Hörner, Werkzeugköpfe, etc., werden durch einen zentralen Bolzen angeschlossen.

1. Prüfen Sie, ob die Kontaktfläche von den Kratzern glatt und frei sein sollte. Wenn es irgendwelche Kratzer gibt, verwenden Sie ein metallografisches Papier mit einigem null oder mehr, um leicht zu polieren. Es wird angefordert, um den Defekt glatt zu machen, ohne die Flachheit der Kontaktfläche zu schädigen.

2. Säubern Sie die Schrauben, die Schraubenlöcher und die Kontaktflächen mit einem flüchtigen, nicht ätzenden Reinigungsmittel.

3. Säubern Sie gänzlich die Schrauben, die Schraubenlöcher und die Kontaktflächen.

4. Alle Verbindungsschraubenlöcher sollten zur Kontaktfläche senkrecht sein.

5. Vor dem Festziehen wenden Sie eine Dünnschicht von Butter oder von Vaseline an der Kontaktfläche an. Treffen Sie nicht auf die Verbindungsschrauben und die Schraubenlöcher zu.

6. Ziehen Sie sorgfältig die zwei Teile fest. Justieren Sie den passenden Anzugsmoment entsprechend den Spezifikationen der Verbindungsschrauben. Wenn möglich, ziehen Sie ihn richtig fest.

7. Wenn Sie die gemeinsame Oberfläche wieder lösen, sollten Sie keine Narben sehen.

8. Der Umfang des Vibrationssystems wird gleichmäßig eigenhändig, kein merkwürdiger Ton, nicht lokales schweres Fieber verteilt.

9. Nach Wiedereröffnung sollte die gemeinsame Oberfläche, nachdem sie für einen bestimmten Zeitraum, gearbeitet hat keine Zeichen der Oxidation oder der Entfernung dort, sein. Andernfalls ist der Kontakt hier nicht gut, und die Ultraschallenergie ist ernsthaft hier verloren.
