Automatisierungs-Ausrüstung Co., Ltd. Hangzhous Qianrong.
konzentrieren Sie sich auf Ultraschallanwendung, gutgläubig, um Kunden zu gewinnen
| Herkunftsort: | China |
|---|---|
| Markenname: | QRsonic |
| Zertifizierung: | CE |
| Modellnummer: | QR-2540-4BD |
| Min Bestellmenge: | PC 1 |
| Preis: | Negotation |
| Verpackung Informationen: | Verpackt im Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000pcs pro Monat |
| Produkt-Name: | piezoelektrischer mit Ultraschallwandler | Frequenz: | 40 kHz |
|---|---|---|---|
| Spitzenleistung: | 300 Watt | Gemeinsamer Bolzen: | M8 |
| Keramischer Diskette Durchmesser: | 25mm | Menge Keramikscheiben: | 4PCS |
| Kapazitanz: | 4.5-6.5nf | Umfang: | 4um |
| Hervorheben: | Aktiver Sensor-piezoelektrischer mit Ultraschallwandler,Piezoelektrischer Ultraschallwandler 40Khz,300 Watt-Ultraschallwandler 40Khz |
||

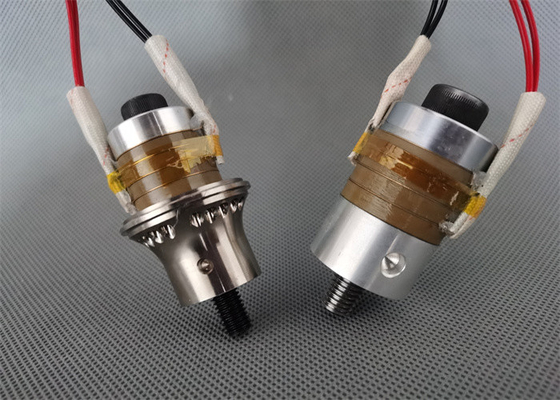

Aktiver Sensor-piezoelektrischer Ultraschallwandler 40Khz für das Schweißen oder den Schnitt von Anwendung
Beschreibung:
wandeln Ultraschallwandler 40Khz elektrische Energie, mechanische Energie oder Schallenergie von einer Energieform in ein anderes Energieformgerät, alias ein Ultraschallwandler, alias ein aktiver Sensor um. Eins von den reifsten und das zuverlässig ist das Gerät, das elektrische Energie und Schallenergie durch Piezoeffekt umwandelt, alias piezoelektrischer Wandler. Der Wandler wird aus einer zentralen piezoelektrischen keramischen Komponente, einer Vorder- und Rückseite Metallabdeckung, einer vorgespannten Schraube, einem Elektrodenblatt und einem Isolierschlauch verfasst. Ultraschallwandler werden in fast aller Ultraschallausrüstung benutzt. Ultraschallausrüstung Qianrong ist die Quelle von Ultraschalltitanlegierungswandlern und von Kernkomponenten.
Spezifikationen:
| Modell | QR-2540-4BD |
| Frequenz | 40khz |
| Spitzenleistung | 300 Watt |
| Gemeinsamer Bolzen | M8 |
| Keramischer Diskette Durchmesser | 25mm |
| Menge keramische Disketten | 4pcs |
| Kapazitanz | 4.5-6.5nf |
| Umfang | 4 um |
| Anwendung | Plastikschweißgerät |
Parameter:
| Die Säulenart NTK-ART | ||||||||
|
Einzelteil nein.
|
Schließen Sie Schraube an
|
Keramischer Durchmesser (Millimeter)
|
Menge von keramischem (PC) |
Frequenz (kHz)
|
Kapazitanz |
Energie (W)
|
||
| Gelb | Grau | Schwarz | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Die Säulenart NTK-ART | ||||||||
|
Einzelteil nein.
|
Schließen Sie Schraube an
|
Keramischer Durchmesser (Millimeter)
|
Menge von keramischem (PC) |
Frequenz (kHz)
|
Kapazitanz |
Energie (W)
|
||
| Gelb | Grau | Schwarz | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten:
Das Zusammenbringen des Wandlers mit dem elektrischen Kasten und der Form ist die Basis für die Zuverlässigkeit des Systems und der Höchstleistung des Wandlers. Nachdem der Wandler abgeschlossen ist, gibt es keine justierbaren Teile. Justieren Sie den elektrischen Kasten und die Form, um den Arbeitszustand des Wandlers zusammenzubringen.
Es wird empfohlen, um das Zusammenbringen in den folgenden Schritten zu justieren:
Zuerst justieren Sie die Schwingungszahl des elektrischen Kastens, um den Dynamikwerten des Wandlers zu entsprechen.
Schritt 2: Justieren Sie die Anpassungsschaltung, damit der Leerlaufstrom des Wandlers kleiner als 0.5A ist. Die abstimmende Spannungsabweichung sollte immer sein weniger als 0.2A und überprüft den Wandler auf normaler Erschütterung und Heizung.
Der dritte Schritt: schließen Sie die Form, mit der Last, an und justieren Sie den elektrischen Kasten, um die Spitzenleistung vom System zu machen erfüllen die Bedingungen für Gebrauch.
Schritt 4: Vollmachtstest während einer bestimmten Frist, prüfen, ob die Zustandsänderungen des Wandlers und des elektrischen Kastens innerhalb des Normbereichs sein sollten.
Aktiver Sensor-piezoelektrischer Ultraschallwandler 40Khz für das Schweißen oder den Schnitt von Anwendung
