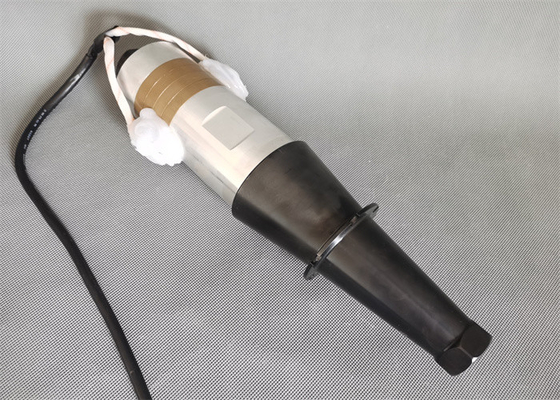

Wandler 15Khz des Ultraschallschweißens-3600w mit 70mm Durchmesser-Keramik

Ultraschallschweißens-Wandler 15Khz der hohen Leistung 3600w mit 70mm Durchmesser-Keramik

Beschreibung:

Ultraschalloszillator, da der Name vorschlägt, sind Funktionsbauteile, die den Umfang von Ultraschallerschütterungen mit Ultraschallwandlern zusammenbringen. Seine Hauptfunktion ist, den Umfang des Wandlers (im Allgemeinen Zunahme) zu ändern, das Erschütterungsverhältnis zu verbessern, die Leistungsfähigkeit zu verbessern, den mechanischen Qualitätsfaktor zu verbessern, die Hitzebeständigkeit zu erhöhen, die Temperaturspanne zu erweitern und verlängert die Nutzungsdauer des Wandlers. Der Ultraschallwandler justiert den Lastausgleich zwischen dem Wandler und dem Ultraschallwerkzeugkopf, indem er ein Horn (Ultraschallhorn) installiert, das den Resonanzwiderstand verringert und ihn bei der Eigenfrequenz arbeiten lässt, um die Galvano-akustische Umwandlungs-Leistungsfähigkeit zu verbessern. Verringert die Hitzegeneration des Ultraschallwandlers und erhöht die Nutzungsdauer.

Spezifikationen:

Parameter:

In den folgenden Fällen die Eintrittskreis- und Leitfähigkeitskurve vom piezoceramic oder vom Wandler ist möglicherweise anormal:

1) Der Wandler knackt während der Versammlung.

2) Piezoelektrische Keramik Probleme selbst, wie interne Abblätterung haben.

3) Es gibt ein Problem mit dem Entwurf oder dem Zusammenbau des Ultraschallhorns und der Form.

4) Die Teile um die Druckstange, die durch den Unterschied in der Konzentrizität des Wandlers verursacht wird, stoßen zusammen. Im Allgemeinen werden das Eintrittsdiagramm und die Parameter miteinander bezogen. Wenn das Eintrittsdiagramm des Vibrators normal ist, ist R1 niedriger und Qm ist höher. Andernfalls wenn das Eintrittsdiagramm des Vibrators anormal ist, ist R1 im Allgemeinen größer und Qm ist. kleiner.

Ultraschallschweißens-Wandler 15Khz der hohen Leistung 3600w mit 70mm Durchmesser-Keramik
