| Herkunftsort: | China |
|---|---|
| Markenname: | QRsonic |
| Zertifizierung: | CE |
| Modellnummer: | QR-3040-4BZ |
| Min Bestellmenge: | PC 1 |
| Preis: | Negotation |
| Verpackung Informationen: | Verpackt im Karton |
| Lieferzeit: | 3 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000pcs pro Monat |
| Produkt-Name: | Ultraschallwandler | Frequenz: | 40 kHz |
|---|---|---|---|
| Spitzenleistung: | 500 Watt | Gemeinsamer Bolzen: | M10 |
| Keramischer Diskette Durchmesser: | 30mm | Menge keramische Disketten: | 4pcs |
| Kapazitanz: | 5.1-7.5nf | Umfang: | 4um |
| Hervorheben: | piezoelektrischer Wandler des Ultraschall-40Khz,piezoelektrischer Wandler des Ultraschall-500w,piezoelektrischer mit Ultraschallwandler 40Khz |
||

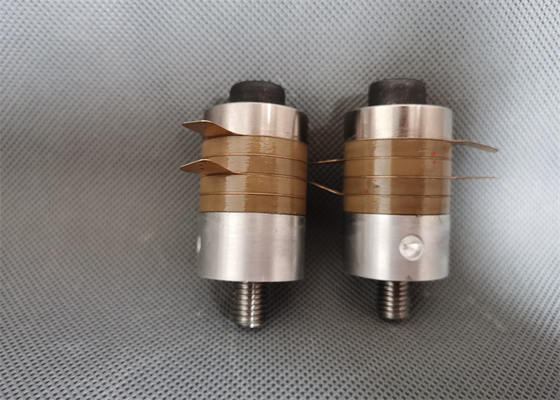

Piezoelektrischer Wandler des Hochfrequenz-Ultraschall-40Khz für Schneidvorrichtung
Beschreibung:
Ultraschallwandler ist ein Energie-Wandler, der den elektrischen Strom des Input in mechanische Energie umwandelt. Es ist das Herz des Ultraschallschweißgeräts. Es kann die Rolle des Ultraschallschweißgeräts besser spielen, wenn es mit passendem Ultraschallwandler ausgerüstet wird
Spezifikationen:
| Modell | QR-3040-4BZ |
| Frequenz | 40khz |
| Spitzenleistung | 500 Watt |
| Gemeinsamer Bolzen | M10 |
| Keramischer Diskette Durchmesser | 30mm |
| Menge keramische Disketten | 4pcs |
| Kapazitanz | 5.1-7.5nf |
| Umfang | 4 um |
| Anwendung | Ultraschallmaschine |
Parameter:
| Die Säulenart NTK-ART | ||||||||
|
Einzelteil nein.
|
Schließen Sie Schraube an
|
Keramischer Durchmesser (Millimeter)
|
Menge von keramischem (PC) |
Frequenz (kHz)
|
Kapazitanz |
Energie (W)
|
||
| Gelb | Grau | Schwarz | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Die Säulenart NTK-ART | ||||||||
|
Einzelteil nein.
|
Schließen Sie Schraube an
|
Keramischer Durchmesser (Millimeter)
|
Menge von keramischem (PC) |
Frequenz (kHz)
|
Kapazitanz |
Energie (W)
|
||
| Gelb | Grau | Schwarz | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Ultraschallwandlerteilversammlungsvorkehrungen:
Die Hauptteile des Ultraschallvibrationssystems, wie Wandler, Hörner, Werkzeugköpfe, etc., werden durch einen zentralen Bolzen angeschlossen.
1. Prüfen Sie, ob die Kontaktfläche von den Kratzern glatt und frei sein sollte. Wenn es irgendwelche Kratzer gibt, verwenden Sie ein metallografisches Papier mit einigem null oder mehr, um leicht zu polieren. Es wird angefordert, um den Defekt glatt zu machen, ohne die Flachheit der Kontaktfläche zu schädigen.
2. Säubern Sie die Schrauben, die Schraubenlöcher und die Kontaktflächen mit einem flüchtigen, nicht ätzenden Reinigungsmittel.
3. Säubern Sie gänzlich die Schrauben, die Schraubenlöcher und die Kontaktflächen.
4. Alle Verbindungsschraubenlöcher sollten zur Kontaktfläche senkrecht sein.
5. Vor dem Festziehen wenden Sie eine Dünnschicht von Butter oder von Vaseline an der Kontaktfläche an. Treffen Sie nicht auf die Verbindungsschrauben und die Schraubenlöcher zu.
6. Ziehen Sie sorgfältig die zwei Teile fest. Justieren Sie den passenden Anzugsmoment entsprechend den Spezifikationen der Verbindungsschrauben. Wenn möglich, ziehen Sie ihn richtig fest.
7. Wenn Sie die gemeinsame Oberfläche wieder lösen, sollten Sie keine Narben sehen.
8. Der Umfang des Vibrationssystems wird gleichmäßig eigenhändig, kein merkwürdiger Ton, nicht lokales schweres Fieber verteilt.
9. Nach Wiedereröffnung sollte die gemeinsame Oberfläche, nachdem sie für einen bestimmten Zeitraum, gearbeitet hat keine Zeichen der Oxidation oder der Entfernung dort, sein. Andernfalls ist der Kontakt hier nicht gut, und die Ultraschallenergie ist ernsthaft hier verloren.
