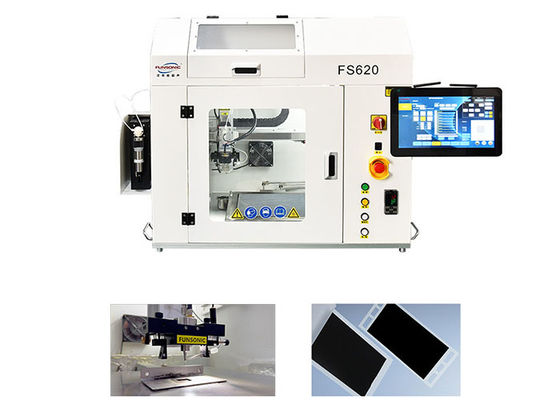

Protonenaustauschmembran-Brennstoffzellen-Ultraschall-Sprühbeschichtung


Beschreibung:

Das Ultraschall-Sprühen für Protonenaustauschmembran-Brennstoffzellen ist eine effiziente und kostengünstige Ultraschalltechnologie, die die Aggregation von Edelmetallkatalysatoren aufgrund ungleichmäßiger und Ausfällungseffekte während des Gebrauchs wirksam verhindert. Dies ermöglicht eine gleichmäßige Verteilung auf der Elektrodenoberfläche und gewährleistet deren Aktivität bei chemischen Reaktionen, wodurch die Gesamtleistung der Elektrode erheblich verbessert wird.
Im Ultraschall-Sprühverfahren werden zunächst Edelmetallkatalysatoren (wie Iridiumoxid und Platinoxid) mit Ruß mit hoher spezifischer Oberfläche vermischt und Perfluorsulfonsäure (PFSA) zugesetzt, um einen gleichmäßigen kohlenstoffbasierten Katalysator zu bilden; Hochfrequenz-Ultraschall-Zerstäubungsdüsen (60K und höher) werden wiederverwendet, um die Lösung in mikrometergroße Tröpfchen zu zerstäuben, die auf die Gasdiffusionsschicht (GDL) gesprüht werden, um eine gleichmäßige Beschichtung aus kohlenstoffbasierter Katalysator-Tinte zu bilden.

Parameter:




Achtung:


1. Ausfällung von Edelmetallkatalysatoren: Während die Verwendung eines 40K-Ultraschall-Dispersionssystems im Injektor die Ausfällung der Lösung wirksam verhindert, kann durch Verkürzung des Abstands vom Injektor zur Düse auch Materialverschwendung eingespart werden.
2. Auswahl der Düse: Wählen Sie je nach Sprühbereich eine konvergente oder breite Düse und wählen Sie die Frequenz entsprechend der Lösung.
3. Sprührate: Um eine gleichmäßige Beschichtung zu gewährleisten, wird die Sprührate oft auf 0,2 Milliliter pro Minute eingestellt, was je nach tatsächlicher Situation angepasst werden kann.
4. Heizadsorptionsplattform: Die Verwendung einer mikroporösen Keramik-Heizadsorptionsplattform zur Gewährleistung der Ebenheit der Membran, das Erhitzen der Temperatur auf etwa 65 ℃ kann die Haftung des Katalysators und die Trocknung der Beschichtung effektiv beschleunigen.
5. Bewegungspfad: Die Düse bewegt sich entlang des I-förmigen Musters vorwärts, rückwärts, links und rechts und lagert die Katalysatorsuspensionsschicht Schicht für Schicht ab, um sicherzustellen, dass jeder Tropfen der Lösung gleichmäßig auf die Elektrodenoberfläche fällt.
