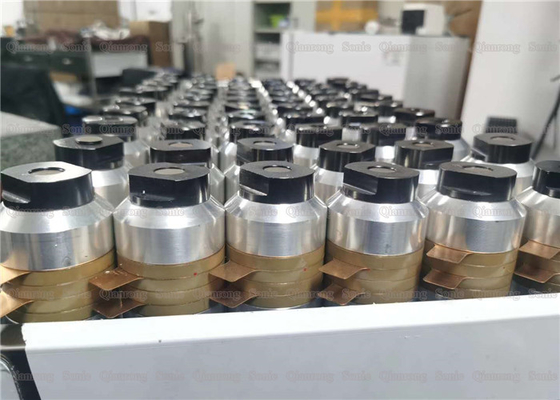

Variable Frequenz-Ultraschallwandler 15Khz für das Autoteil-Schweißen

Variable Frequenz-Ultraschallwandler 15Khz für die Autoteile, die für Verkauf schweißen

Beschreibung:

Ultraschallwandler ist ein Energieumwandlungsgerät. Seine Funktion ist, den elektrischen Strom des Input in mechanische Energie (Ultraschall) umzuwandeln und ihn dann heraus zu übertragen, und sie verbraucht nur eine kleine Menge Energie.

Der Ultraschallwandler wird hauptsächlich aus einem zentralen piezoelektrischen keramischen Element, Vorder- und Rückseite Metallabdeckungen, vorgespannte Schrauben, Elektrodenblätter und Isolierschläuche verfasst. Die spezifische Zusammensetzung wird in der Zahl unten gezeigt.

1. Hinterer Fahrer: das zylinderförmige Element auf der Rückseite des piezoelektrischen Wandlers, der hintere Fahrer ist zum letzten Stück von piezoelektrischem keramischem nah, und der vor-Festziehendruck wird normalerweise angewendet, indem man Bolzen stapelt.
2. Elektrodenblatt: eine dünne leitfähige Diskette zwischen der piezoelektrischen Keramik neben dem Wandler. Die Wandler-Antriebsspannung wird zwischen diesen Elektroden angewendet.
3. Vorderseitenfahrer: Mitteln Sie die Ultraschallenergie des Wandlers dem Horn- oder Werkzeugkopf über. Der Vorderseitenfahrer schließt normalerweise einen Befestigungsflansch für die Verbindung der Wohnung mit ein.
4. vorgespannte Schraube: Durchläufe eines einzelne Staplungsbolzens durch das Mittelloch vom keramischen. Nach dem Festziehen des Bolzens, wird das keramische zwischen dem hinteren Fahrer zusammengedrückt und dem vorderen Fahrer, zum anzuwenden erfordert spannen Sie zum keramischen vor.
5. piezoelektrische Keramik: Piezoelektrische Keramik ist das Herz des Wandlers, eine Komponente, die das elektrische Signal des Ultraschallgenerators in linearen Körperschall umwandelt.

Spezifikationen:

Ist vorspannen vom Wandler das bessere größer?

Übermäßig spannen Sie verringert die Leistung des Wandlers vor, der hauptsächlich in den folgenden Aspekten reflektiert wird:

Die Leistung von piezoelektrischen Keramikänderungen unter der Aktion der Kompressionsneigung. Insbesondere die maximale sichere Temperatur möglicherweise, bei der das Material effektiv arbeiten kann, wird verringert groß und hohe Druckspannung senkt die Curie-Temperatur.
Übermäßiger Anspruch verursacht bedeutende Depolarisierung und produziert auch instabilen Widerstand und Altern.
Übermäßig spannen Sie verringert die Nutzungsdauer des Wandlers und in schweren Fällen veranlaßt den keramischen Chip des Wandlers zu kristallisieren vor.
Übermäßig spannen Sie vom Wandler zeigt einen kleineren Widerstand im Anfangsstadium vor, aber die Leistung des Wandlers verringert sich im Laufe der Zeit, und sie wird von den hochohmigen Produkten begleitet.
