Automatisierungs-Ausrüstung Co., Ltd. Hangzhous Qianrong.
konzentrieren Sie sich auf Ultraschallanwendung, gutgläubig, um Kunden zu gewinnen
| Herkunftsort: | China |
|---|---|
| Markenname: | QRsonic |
| Zertifizierung: | CE |
| Modellnummer: | QR-BCJ20 |
| Min Bestellmenge: | 1 Stück |
| Preis: | Negotation |
| Verpackung Informationen: | Verpackt im Karton |
| Lieferzeit: | 3 Werktage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000pcs pro Monat |
| Produktname: | Ultraschallersatz Branson CJ20 | Frequenz: | 20kHz |
|---|---|---|---|
| Ausgangsleistung: | 3300 Watt | Gemeinsamer Bolzen: | 1/2-20UNF |
| Keramischer Diskette Durchmesser: | 50mm | Kapazität: | 18-20nf |
| Umfang: | 10um | Anwendung: | Ultraschallplastikschweißgerät |
| Hervorheben: | Ultraschall-20-kHz-Ersatz-Branson-Konverter,Ultraschall-Schweißkonverter 3300 W,Ultraschall-Schweißkonverter mit pizoelektrischen Ringen |
||
3300 W Ultraschall 20 kHz Ersatz-Branson-Konverter mit 6 Stück pizoelektrischen Ringen
Beschreibung:
Der Branson CL20 20-kHz-Ultraschallwandler besteht aus piezoelektrischen Keramikchips, kombiniert mit Titanlegierungszubehör.Gemäß den Parametern und Eigenschaften ausländischer Branson-Originalwandler gewährleisten Forschung, Entwicklung und Produktion aus der Quelltechnologie die Stabilität von Wandlerprodukten und anwendungstechnischen Parametern.Es ist mit ausländischen Generatoren und Werkzeugschweißköpfen ausgestattet, die eine Ersatzrolle spielen.
Ultraschallwandler ist ein Gerät, das elektrische Energie in mechanische Energie umwandelt.Das Gerät, das elektrische Energie und akustische Energie durch piezoelektrischen Effekt umwandelt, wird als piezoelektrischer Wandler bezeichnet.Es besteht aus zentraler piezoelektrischer Keramikkomponente, vorderer und hinterer Metallabdeckung, Vorspannung.Die Schraube, das Elektrodenstück und das Isolierrohr werden zusammengesetzt.Je nach Design der verschiedenen Strukturen werden auch ihre Form und Leistung stark beeinflusst.
Spezifikationen:
| Modell | QR-BCJ20 |
| Frequenz | 20kHz |
| Ausgangsleistung | 3300 Watt |
| Gelenkbolzen | 1/2-20UNF |
| Keramikscheibendurchmesser | 50mm |
| Menge Keramikscheiben | 4 Stück |
| Kapazität | 18-20nf |
| Amplitude | 10 ähm |
| Anwendung | Kunststoffschweißmaschine |
Spezifikation:
| Esem Nr |
Verbindungsschraube (Größe)
|
Keramikdurchmesser (mm)
|
Menge Keramik (Stk.)
|
Resonanzfrequenz (kHz)
|
Eingangsleistung | Maschine |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000er Serie |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000er Serie |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W oder IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | 40-kHz-Branson-Schweißer |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | 40-kHz-Branson-Schweißer |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20kHz Dukane Heavy Duty |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane-Modell 43A250, 43A255, 43D255, 43E255, 43A260 oder 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane-Modell 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | 40-kHz-Dukane-Schweißer |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | 40-kHz-Dukane-Schweißer |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | 35-kHz-Rinco-Schweißer |
| 17-QR-R35 | M8 * 1,25 | 25 | 2 | 35 | 500 | 35kHz Rico Schweißer |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | 35-kHz-Telsonic-Maschine |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Sonderposten können angepasst werden.
Herstellungsprozess des Ultraschallwandlers:
Der Wandler besteht aus einem Gehäuse, einer Anpassungsschicht, einem piezoelektrischen Keramikscheibenwandler, einer Unterlage, einem abgehenden Kabel und einem Becken-Array-Empfänger.Der piezoelektrische Keramikscheibenwandler besteht aus dem piezoelektrischen Material PZT-5 mit Polarisation in Dickenrichtung.Der Cymbal-Array-Empfänger besteht aus 8~16 Cymbal-Wandlern, zwei Metallringen und Gummischeiben.
1. Mit Heißluftpistole trocknen
2. Schwenken Sie zuerst die Elektrode
3. Keramik, Elektrodenstücke, Keramik
4. Hintere Abdeckung und Schrauben
5. Positionierung
6. Nachbrenner
7. Kleben
8. Platzieren Sie den Ofen
9. Test mit Prüfmaschine
10. Fugenverguss
11. Testen Sie vor dem Verpacken erneut

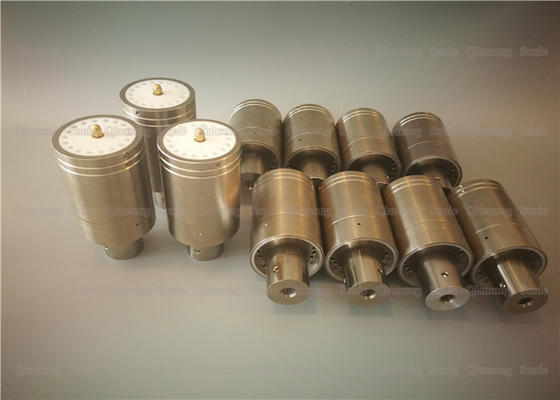

3300 W Ultraschall 20 kHz Ersatz-Branson-Konverter mit 6 Stück pizoelektrischen Ringen
