11 - Ultraschallwandler 20Khz 2000w Branson 803 der hohen Leistung der Kapazitanz-12nf

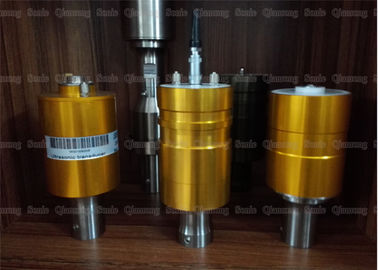

Ultraschallersatz-Wandler 20Khz 2000w Branson 803 der hohen Leistung

Beschreibung:

Ersatzkonverter für Konverter Branson 803. Für Gebrauch mit Stromversorgung 187p (mit dem Auslöser 801) und der Presse des Modells 8700. Der Konverter wird auf einen Verstärker verlegt, der Zunahmen, Abnahmen oder gerade Übertragungen die Menge der Bewegung vom Gesicht des Konverters zum Horn oder zum Sonotrode, wie wir es nennen.

Ultraschallkonverter und Ultraschallwandler sind einer in den selben. Alle Konverter oder Wandler tun die gleiche elektrische Energie des Sachen… Bekehrten mechanische Bewegung… an, also haben wir unsere elektrische Ladung, die über der Oberfläche der Keramik bei der gewünschten Frequenz eingeführt wird, die uns eine Bewegung oder eine Erschütterung der Reihe nach am Arbeitsende auf dem Konverter gibt.

Spezifikationen:

Ultraschallplastikschweißenswasser, gasdichte Sicherungslinie (Schweißungsdraht) Entwurf:

Wenn wir das Produkt die Funktion des Wassers und der Luftundurchlässigkeit erzielen wünschen, sind die Positionierung und die schmelzende Ultraschalllinie der Schlüssel zum Erfolg oder Ausfall. Deshalb im Entwurf des Produktes, wie: Positionierung, Material, Fleischstärke und das entsprechende Verhältnis der schmelzenden Ultraschalllinie Absolut-Verhältnis. Im Allgemeinen Wasser und in den luftdichten Anforderungen sollte die Höhe der Sicherungslinie im Bereich von 0.5~0.8m/m (abhängig von der Stärke des Produktes), wie unter 0.5m/m sein, die Funktion von Wasserfestigkeit zu erzielen, es sei denn, dass die Positionierungseinstellung sehr Standard ist und die Stärke des Fleisches 5 m/m oder mehr ist, andernfalls der Effekt nicht gut ist. Die Weise, in der wasserdichte Produkte im Allgemeinen angefordert werden, mit der Ultraschallwellenleitersicherung in Position gebracht zu werden, ist, wie folgt:
Es ist für Wasserfestigkeit und Fusion von großen Produkten passend. Der Kontaktwinkel ist 45°, x=w/2 und d=0.3~0.8mm.
Getretene Spitzenart: Passend für Wasserfestigkeit und Verhinderung der Vorwölbung oder des Knackens. Der Winkel der Kontaktfläche ist 45°, x=w/2 und d=0.3~0.8mm.
Spitze-zu-Tal: passend für wasserdichtes und hochfestes Schweißen, d=0.3~0.6mm, welches die Höhe der inneren Kontaktfläche h abhängig von der Form sich unterscheidet, aber h ist ungefähr 1~2mm.
Ultraschalloperation des Produktes kann Wasser und Luftundurchlässigkeit nicht erzielen. Zusätzlich zu den Faktoren wie schmelzender Ultraschalllinie, sind die in Position bringende und Produktpositionierung Befestigung, die Bedingungen für Ultraschalleinstellung auch eine Hauptursache. Hier forschen wir tieferes in einen anderen Grund (Einschmelzenzustände) dass Wasser und Luftundurchlässigkeit anzünden Sie. Wenn wir Ultraschallschweißen einführen, ist es das grundlegendste Ziel, zum von Leistungsfähigkeit zu suchen, aber es ignoriert häufig die Wesensmerkmale von Leistungsfähigkeit. Es gibt zwei Phänomene:
Zuerst die Abstieggeschwindigkeit, zu schnelles abdämpfend: die Geschwindigkeit dieser Bildung, damit der Staudruck plus Schwerkraftbeschleunigung flachdrückt die Ultraschallsicherungslinie, damit die Sicherungslinie die Rolle des Schmelzens nicht spielen kann und ein Pseudophasenschweißen bildet.
Zweitens ist die Schweißenszeit zu lang: die Plastikprodukte, die durch die langfristige Wärme, nicht nur das Plastik empfangen wurden, schmolzen, aber verursachten auch das Verkokungsphänomen des Plastikgewebes, die Produktion von Sandlöchern, Wasser oder Gas, die das Sandloch eindringt. Dieses ist der schwierigste Platz, damit allgemeine Fertigungstechnik entdeckt.

Ultraschallersatz-Wandler 20Khz 2000w Branson 803 der hohen Leistung
