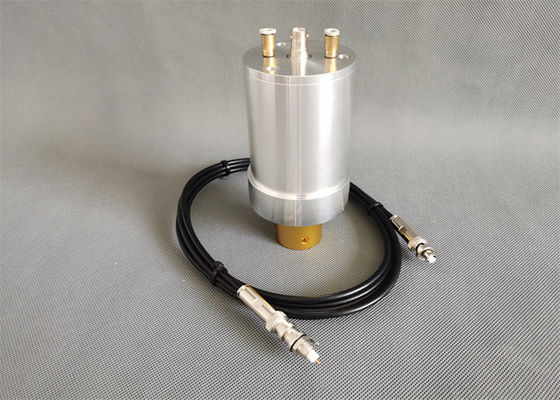

Ultraschall-Konverter 41S30 Dukane 20Khz mit Luft-Kühlöffnung

Ultraschall-Ersatz Dukane-Konverter 41S30 20Khz mit Luft-Kühlöffnung

Beschreibung:

Ultraschallwandler ist ein Energieumwandlungsgerät, das die elektrische Leistung in mechanische Energie umwandelt. Es ist das Herz des Ultraschallschweißgeräts. Nur mit einem passenden Ultraschallwandler das Ultraschallkann schweißgerät besser verwendet werden.

Dieser 20 Ultraschall-Dukane 41S30 Konverter kHz benutzt, die gleiche piezo Fahrerversammlung als Standardhochleistungswandler 110-3122 aber hat ein Dichtungsgehäuse und 24" die Schnur, die in einem Verbindungsstück Milspezifikt. beendet, um Gebrauch in der rauen Umwelt zu erleichtern oder, wo die Ausrüstung für das Säubern unten mit einem Schlauch bespritzt werden muss. Die Wohnung hat Installationen für 1/4" Odpolyschläuche, zum der Trockenkühlungsluft nach und von der Fahrerversammlung zu tragen. Kann nicht in eine Standard-Dukane-Presse angebracht werden. Erfordert den Gebrauch des Kabels des Ultraschalls 200-1233-10. Ertragfaden ist 1/2-20.

Spezifikationen:

Wie man den rechten Wandler wählt?

Die Wahl des Ultraschallwandlers sollte das Zusammenbringen von Input und Ertrag, mechanische Installation und passende Größe beachten, und die folgenden Parameter sollten betrachtet werden:

1. Eigenfrequenz:

Die Frequenz bezieht sich die auf Frequenz, die durch die Fernleitungsmethode mit einem Frequenzgenerator, Millivoltmeter gemessen wird, oder die Frequenz maß mit einem charakteristischen Analysator des Widerstands oder ähnlichen Instrumenten. Im Allgemeinen bekannt als differenzielle Frequenz. Das Gegenteil von ihm ist die Maschinenfrequenz d.h. die tatsächliche gemessene Arbeitsfrequenz, wenn der Kunde den Wandler an das Getriebespg.versorgungsteil durch ein Kabel anschließt und wird ohne Last oder Last angezogen. Weil die Anpassungsschaltungen von Kunden unterschiedlich sind, ist die Frequenz des gleichen Wandlers mit unterschiedlicher treibender Stromversorgung unterschiedlich, und solche Frequenz kann nicht als die Basis für die Einrichtung verwendet werden.

2. Wandlerkapazität:

Das heißt, kann die freie Kapazitanz des Wandlers mit einer Kapazitätsmessbrücke bei einer Frequenz von 400Hz-1000Hz oder einem charakteristischen Analysator des Widerstands im Allgemeinen gemessen werden, der dem Instrument ähnlich ist. Die Kapazitanz des Ultraschallwandlers kann mit einem allgemeinen tragbaren Kapazitanzmeter auch gemessen werden.

3. Weise der Funktion:

Wegen der verschiedenen Verarbeitungsmethoden und der Anforderungen, können die Arbeitsmethoden von Ultraschallwandlern in ununterbrochene Funktion (Metallschweißen) und das pulsierte Arbeiten ungefähr unterteilt werden (Plastikschweißen). Verschiedene Arbeitsmethoden haben verschiedene Anforderungen für den Wandler. Im allgemeinen hat ununterbrochene Arbeit fast keine Pausenzeit, aber der Arbeitsstrom ist nicht sehr groß, und die Impulsarbeit ist, mit Pausen zeitweilig, aber der blitzschnelle Strom ist sehr groß, und die Energie in beiden Zuständen ist sehr groß. Ultraschallwandlerart und -Höchstleistung:

Es gibt verschiedene Anforderungen für die Nennleistung von Maschinen für verschiedene Zwecke, und die Nennleistung des gleichen Ultraschallwandlers ist möglicherweise unterschiedlich, wenn sie auf verschiedenen Maschinen verwendet wird. Um Mehrdeutigkeit zu vermeiden, sollten Kunden die Struktur des Wandlers, wie Ständer-, umgekehrtes hornförmiges, etc. sowie des Durchmessers und der Anzahl von piezoelektrischen keramischen Oblaten spezifizieren.

Ultraschall-Ersatz Dukane-Konverter 41S30 20Khz mit Luft-Kühlöffnung
